Hệ thống ATS máy phát điện

5.0/5 (1 votes)

Hệ thống ATS máy phát điện là phụ kiện máy phát điện có nhiệm vụ đảm bảo sự ổn định và tính liên tục cho hệ thống điện hoạt động. Hãy tìm hiểu rõ hơn về tủ ATS máy phát điện qua bài viết dưới đây nhé!

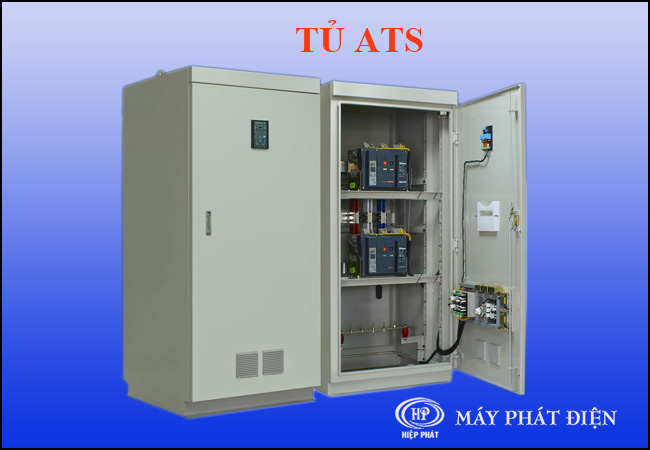

Tủ ATS máy phát điện

1. Hệ thống ATS máy phát điện là gì?

ATS ( Automactic Transfer Switch) là thiết bị dùng để chuyển tải nguồn tự động từ nguồn chính sang nguồn dự phòng.

Nguồn chính thường là nguồn điện lưới và nguồn dự phòng thường là máy phát điện. Khi nguồn chính bị mất hoặc gặp sự cố ( mất pha, mất trung tính, thấp áp, quá áp….) ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại.

Tủ điện ATS được ứng dụng rộng rãi trong những địa điểm cần cung cấp nguồn điện liên tục như: khu công nghiệp, nhà máy, xưởng sản xuất, trung tâm thương mại, chung cư, sân bay, bến xe, cảng,…

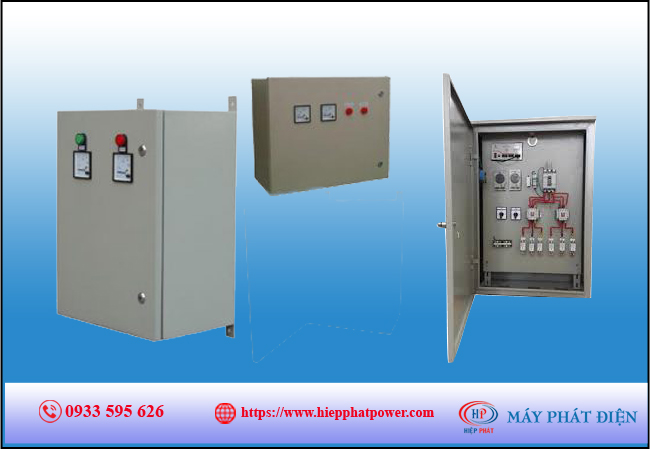

a) Cấu tạo hệ thống ATS

Tủ ATS máy phát điện được cấu tạo từ những bộ phận như:

  • Vỏ tủ điện ATS: Được làm từ thép mạ kẽm, bên ngoài được sơn tĩnh điện. Vỏ tủ điện có kích thước to – nhỏ sẽ tùy thuộc vào nhu cầu sử dụng, công suất.
  • Thiết bị chuyển mạch tự động: Được thiết kế có các chế độ chuyển mạch tự động hoặc bằng tay.
  • Bộ điều khiển tủ điện ATS: Có chức năng điều khiển thiết bị chuyển mạch theo thời gian.
  • Hệ thống thanh cái đồng phân phối điện tủ điện ATS: Tùy theo dòng điện định mức của hệ thống mà được tính toán phù hợp.
  • Các bộ phận khác: Các nút ấn, màn hình LCD, hệ thống đèn chỉ thị giúp người vận hành có thể linh hoạt được chế độ hoạt động.

Ngoài các bộ phận trên, tủ điện ATS còn được tích hợp thêm chức năng giám sát và điều khiển từ xa.

b) Nguyên lý hoạt động tủ ATS

Nguyên lý hoạt động cơ bản của tủ ATS là theo dõi các nguồn điện và chuyển tín hiệu khởi động đến máy phát điện nếu nguồn điện xảy ra sự cố.

>> Khi nguồn điện chính gặp các sự cố hệ thống ATS sẽ:

Ngắt cung cấp nguồn điện lưới cho phụ tải

Kích hoạt hệ thống máy phát điện dự phòng  ( thường là máy diesl)

Đóng nguồn điện cung cấp từ máy phát vào phụ tải.

Duy trì hoạt động cho máy phát điện dự phòng

>> Khi nguồn điện chính được phục hồi hệ thống điều khiển sẽ tự động :

– Ngắt nguồn cung cấp từ máy phát khỏi phụ tải.

– Đóng lại nguồn điện lưới vào tải.

– Tạo tín hiệu dừng cho của máy phát , sau một thời gian tổ máy phát vận hành tại trạng thái không tải.

Việc chuyển đổi này có thể hoạt động theo 2 chế độ tự động (Auto) hoặc điều khiển bằng tay (Manual)

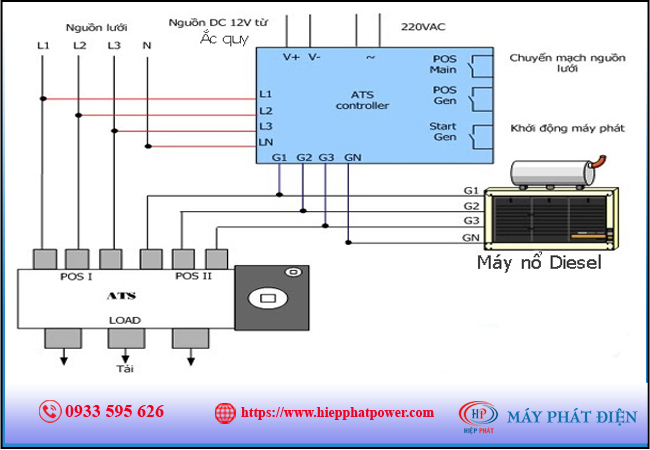

Sơ đồ tủ ATS

2. Phân loại tủ ATS máy phát điện

Tủ ATS được phân loại dựa vào số lượng nguồn kết nối chính và nguồn điện dự phòng:

  • Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng. Loại này sử dụng nhiều trong các chung cư cao ốc, nhà máy sản xuất.
  • Tủ điện ATS 2 nguồn điện lưới , 1 nguồn máy phát điện dự phòng. Loại này thường được lắp đặt và sử dụng trong các khu công nghiệp lớn. Hệ thống điện lưới luôn có hai nguồn độc lập luân phiên nhau để bảo trì.
  • Tủ điện ATS 1 nguồn điện lưới , 2 nguồn máy phát điện dự phòng.
  • Hệ thống tủ điện ATS cũng có thể được phân loại theo công suất như: 100A, 200A, 250A, 400A dùng khởi động từ là chủ yếu.
  • Hệ thống tủ Ats lớn khoảng 800A đến hàng ngàn Ampe thì sử dụng máy cắt khí, bền bỉ hơn.

3. Lựa chọn hệ thống tủ ATS

Việc lựa chọn hệ thống tủ ATS tùy thuộc vào nhu cầu sử dụng của khách hàng, cụ thể:

  • Xác định công suất của trạm biến áp cung cấp cho doanh nghiệp
  • Căn cứ theo công suất máy phát điện để lựa chọn tủ ATS phù hợp
  • Theo vị trí, địa điểm nơi lắp đặt hệ thống

Trên đây là những thông tin xoay quanh vấn đề Cách chọn máy phát điện dự phòng và quy trình vận hành máy phát điện cũng như các vấn đề liên quan. Hy vọng thông qua bài viết này các bạn sẽ có thêm những thông tin hữu ích.

Nếu có thắc mắc hoặc nhu cầu về tủ ATS máy phát điện, các bạn vui lòng liên hệ với Hiệp Phát qua Hot line: 0932 595 626 Để được tư vấn cụ thể nhất.
